盤裝式氣體報警裝置

詳細介紹

SST-9801B-P

氣體報警裝置為防爆型儀表，其組成為兩個部分：探測器與報警控制器，探測器（一次表）安裝在可能有氣體泄漏的危險場所，其核心元件為氣敏傳感器；報警控制器（二次表）安裝在安全場所的值班室內。

　  當空氣中有可烯氣體或可燃有毒性氣體揮發的蒸汽時，探測器檢測信號通過電纜立即傳送到報警控制單元，控制器顯示出氣體濃度，當超過設定的報警濃度值時，報警控制器即發出聲、光報警信號并輸出聯動控制信號，控制風機等設備排除險情，從而起到保障工廠安全生產，避免事故發生。廣泛用各類煉油廠、油庫、化工廠、液化氣站等易發生可燃氣體泄漏的場所。





       檢測氣體：可燃/有毒氣體。

       濃度單位：%LEL、ppm、%VOL。

輸入信號：RS485

顯示方式：數字+模擬顯示

報警設定：低段25%LEL（可在1%到50%之間任意設定），高段50%LEL

報警方式：聲、光報警

報警輸出：二段報警輸出（觸點容量5A/250VAC）

信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議（選型）

溫度范圍：-10%～+55℃

相對溫度：10%～95%RH（非凝露）

電源：AC220V/50Hz

最大功耗：≤5.5W/路

最大傳輸距離：1200M

探測器型號：

SST-9801TB可燃/有毒氣體變送器





產品特點

測量精度高：CPU采用16位高檔單片機，運行速度快、可靠性強，可精確到小數點后兩位

顯示直觀、清楚：采用數字和模擬、報警信息查閱。

操作方式：采用鍵盤操作，智能自動標定，一鍵零點還原。

接線方法：三線制、兩線制連接。

多種信號輸出：二組繼電器輸出。（無源觸點4-20mA，RS-485）

安裝方便：采用模塊化結構設計，便于系統維護。

檢測氣體種類：可燃性氣體。

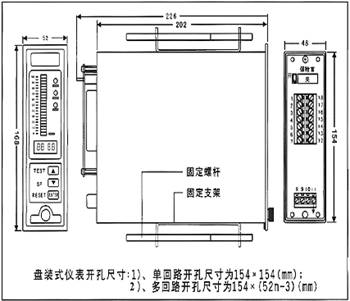

總結構圖/面板顯示

操作面板：

（1）監控標志：用戶填寫監控區地址；

（2）濃度顯示刻度值；

（3）主電工作指示燈：綠色；

（4）備電工作指示燈：綠色；

（5）報警指示燈：紅色，當監控環境的可燃氣體濃度超過報警設定值時紅色報警指示燈閃亮并伴有聲音報警；

（6）故障總燈：黃色，當發生故障報警時黃色故障總燈點亮并伴有聲音報警；

（7）主電欠壓指示燈：黃色，主電出現欠壓情況時，該指示燈點亮并伴有聲音報警；

（8）備電欠壓指示燈：黃色，主電斷電，備用電源不能保證控制器正常工作時，該指示燈點亮并伴有聲音報警；

（9）探測器連線指示燈：黃色；探測器連線短路、斷路時，該指示燈亮并伴隨有聲音報警；

（10）備電連線指示燈：黃色；備電連線斷路時，該指示燈亮并伴隨有聲音報警；

（11）濃度模擬指示燈柱：零點為綠色燈，其余為紅色燈；
（12）數碼顯示窗：濃度顯示、系統時間顯示、報警時間顯示、密碼顯示；

（13）鍵：進入功能、功能操作確認、復位操作確認；

（14）鍵：在數字輸入時進行移位操作，在功能操作時選擇功能；

（15）鍵：數字輸入時增加其數值；

（16）報警時間 鍵：查詢報警時間；

（17）復位 鍵：報警復位；

（18）消音 鍵：消除報警聲音；

（19）面板鎖緊螺釘。

與控制器的線路連接：

壁掛式機箱與固定尺寸：

機箱路數	尺寸A(mm)	尺寸B(mm)
三路	188	170
四路	240.5	222.5
五路	293	275
六路	345.5	327.5
八路	450.5	432.5

傳輸電纜最大傳輸距離（三芯電纜）

電纜芯線截面積 mm2	0.75	1.00	1.50	2.50	4.00
最遠傳輸距離M	350	470	710	1020	1200
