老款氣體報警裝置

詳細介紹

 SST-9801A

概述

    氣體報警裝置為防爆型儀表，其組成為兩個部分：探測器與報警控制器，探測器（一次表）安裝在可能有氣體泄漏的危險場所，其核心元件為氣敏傳感器；報警控制器（二次表）安裝在安全場所的值班室內。

　　當空氣中有可烯氣體或可燃有毒性氣體揮發的蒸汽時，探測器檢測信號通過電纜立即傳送到報警控制單元，控制器顯示出氣體濃度，當超過設定的報警濃度值時，報警控制器即發出聲、光報警信號并輸出聯動控制信號，控制風機等設備排除險情，從而起到保障工廠安全生產，避免事故發生。廣泛用各類煉油廠、油庫、化工廠、液化氣站等易發生可燃?xì)怏w泄漏的場所。

檢測氣體：有毒氣體硫化氫、一氧化碳、氫氣、甲醛、HF、Hcl、HCN、二氧化碳、氨氣、氯氣等等氣體

濃度單位：ppm

輸入信號：標準4-20mA

顯示方式：數字+模擬顯示

報警設定：低段25%LEL（可在1%到50%之間任意設定），高段50%LEL

報警方式：聲、光報警

報警輸出：二段報警輸出（觸點容量5A/250VAC）

信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議

溫度范圍：-10%～+55℃

相對溫度：10%～95%RH（非凝露）

電源：AC220V/50Hz

最大功耗：≤5.5W/路

最大傳輸距離：1200M

探測器型號：

ST-10S-可燃?xì)怏w探測器

SST-9801T可燃?xì)怏w探測器

               ST-10                      SST-9801T

產品特點

測量精度高：CPU采用高檔單片機，運行速度快、可靠性強。

顯示直觀、清楚：采用數字和模擬、時鐘顯示、報警信息查閱。

操作方式：采用鍵盤操作，通過電位器標定。

接線方法：三線制、兩線制連接。

多種信號輸出：二組繼電器輸出。（無源觸點4-20mA，RS-485）

安裝方便：采用模塊化結構設計，便于系統維護。

檢測氣體種類：可燃性氣體、毒性氣體。

總結構圖/面板顯示

與控制器的線路連接：

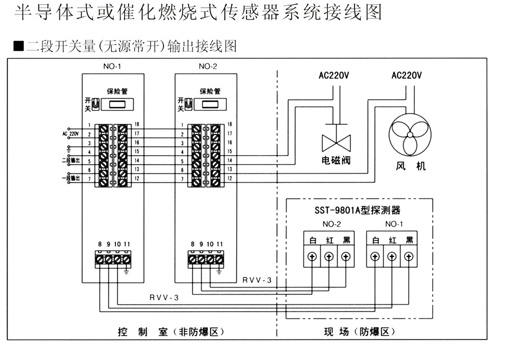

半導體或催化燃燒式傳感器系統接線路圖：

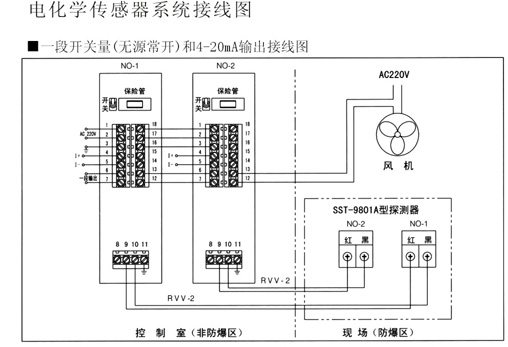

電化學式傳感器系統接線圖：

壁掛式機箱與固定尺寸：

傳輸電纜最大傳輸距離（三芯電纜）
