總線控制器

SST-9801B-Z99路總線控制器：

概述：

SST-9801B-Z(99)氣體報警控制系統為防爆型儀表，其組成為兩個部分：探測器與報警控制器；探測器（一次表）安裝在可能有氣體泄漏的危險場所，其核心元件為所氣敏傳感器；報警控制器（二次表）安裝在安全場所的值班室內。

當空氣中有可燃氣或可燃性揮發的蒸汽時，探測器檢測信號通過電纜立即傳送到報警控制單元，當超過設定的報警濃度值時，報警控制器即發出聲、光報警信號并輸出聯運控制信號，控制風機和設備排除險情，從而起到保障工廠安全生產，避免事故發生。

執行標準：

本產品依據下列國家標準進行設計、制造和檢驗：

GB-16808-2008《可燃氣體報警控制器技術要求和實驗方法》

系統特點與主要參數：

系統特點：

智能化系統，485通訊，循環檢測所有探測器的狀態；

傳感器穩定、抗中毒性好、壽命長、反應靈敏；

自動輸出聯運，8組常開/常閉無源觸點輸出（觸點容量為AC220V/5A）

系統主要參數：

AC220V

額定功率：1.5W/路

測量范圍：可燃氣體為0~100%LEL

安裝方法：壁掛式

報警設定：可燃氣體設為20%LEL、為限為50%;

通訊方式：485協議

報警方式：聲、光報警

輸出觸點：一、二段報警；8組常開/常閉無源觸點輸出（觸點容量為AC220V/5A）

溫  度：-20~70℃

濕  度：20-95%RH（無凝露）

控制器最大傳輸電流：5A

回路數量：99路

傳輸距離：1200米（無中繼）

總線控制器外形尺寸圖：

SST-9801TB探測器（不帶顯示）

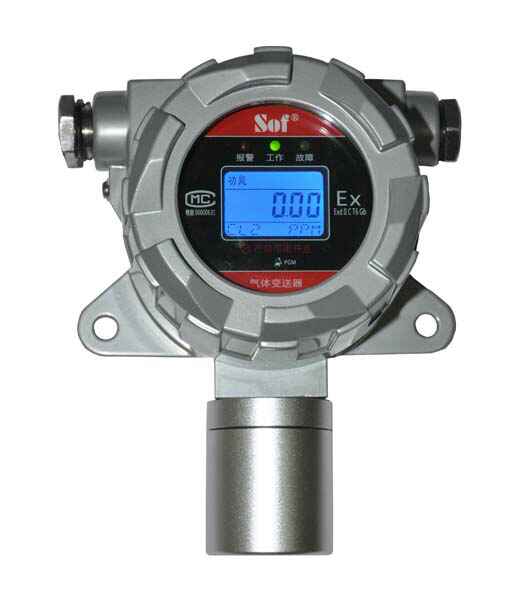

SST-9801TB-X探測器（帶顯示）

詳細介紹

檢測氣體：空氣中的可燃氣體以及有毒氣體

檢測原理：催化或電化原理，二氧化碳可選紅外或熱導式傳感器

檢測方式：固定、在線檢測，擴散式測量、泵吸式、流通式

分辨率：0.001ppm 量程0ppm~10ppm

              0.01ppm 量程0ppm~100ppm
              0.1ppm 量程0ppm~1000ppm

精度：±3%FS

重復性：±1.0%

線性誤差：±1.0%

響應時間：T90≤30+秒

恢復時間：≤40秒

使用壽命：可燃氣體6年以上，毒氣5或6年，氧氣4年或5年，二氧化碳5年以上

防護級別：IP65

防爆標志：Exd II CT6

防爆連接螺紋：3/4”NPT或客戶自定義

信號輸出：線性四線制4-20mA標準電流/開關量輸出

最大傳輸距離：1100米

工作溫度：-20%℃～+50℃，特殊情況可達70℃

相對溫度：10%～95%RH（非凝露）

電源24VDC±12VDC

最大功率：2.5W

重量：約1.0kg

產品特點

高精度、高靈敏度、長壽命的催化燃燒式電化學式氣體傳感器

內置溫度補償、零點、滿量程漂移補償

全軟件校準功能、自動歸零及校準，維護簡單

四線制4~20mA輸出、開關信號輸出（可選）

兩個電纜進線口，方向現場安裝

獨立氣室結構，傳感器更換便捷

探測器外型尺寸：

探測器接線說明：

A、探測器之間為并聯關系；

B、探測器接線完成，檢測全部探測器接線一致，短路和斷路；

總線控制器與探測器接線圖：
