壁掛式氣體報警裝置

詳細介紹

   主機型號：SST-9801B氣體報警裝置為防爆型儀表，其組成為兩個部分：探測器與報警控制器，探測器（一次表）安裝在可能有氣體泄漏的危險場所，其核心元件為氣敏傳感器；報警控制器（二次表）安裝在安全場所的值班室內。

　　當空氣中有可烯氣體或可燃有毒性氣體揮發的蒸汽時，探測器檢測信號通過電纜立即傳送到報警控制單元，控制器顯示出氣體濃度，當超過設定的報警濃度值時，報警控制器即發出聲、光報警信號并輸出聯動控制信號，控制風機等設備排除險情，從而起到保障工廠安全生產，避免事故發生。廣泛用各類煉油廠、油庫、化工廠、液化氣站等易發生可燃?xì)怏w泄漏的場所。

檢測氣體：可燃/有毒氣體硫化氫、一氧化碳、氫氣、甲醛、HF、Hcl、HCN、二氧化碳、氨氣、氯氣等等氣體

濃度單位：0-100%LEL、%VOL、ppm。

輸入信號：標準4-20mA

顯示方式：數字+模擬顯示

報警設定：低段25%LEL（可在1%到50%之間任意設定），高段50%LEL

報警方式：聲、光報警

報警輸出：二段報警輸出（觸點容量5A/250VAC）

信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議

溫度范圍：-10%～+55℃

相對溫度：10%～95%RH（非凝露）

電源：AC220V/50Hz

最大功耗：≤5.5W/路

最大傳輸距離：1200M

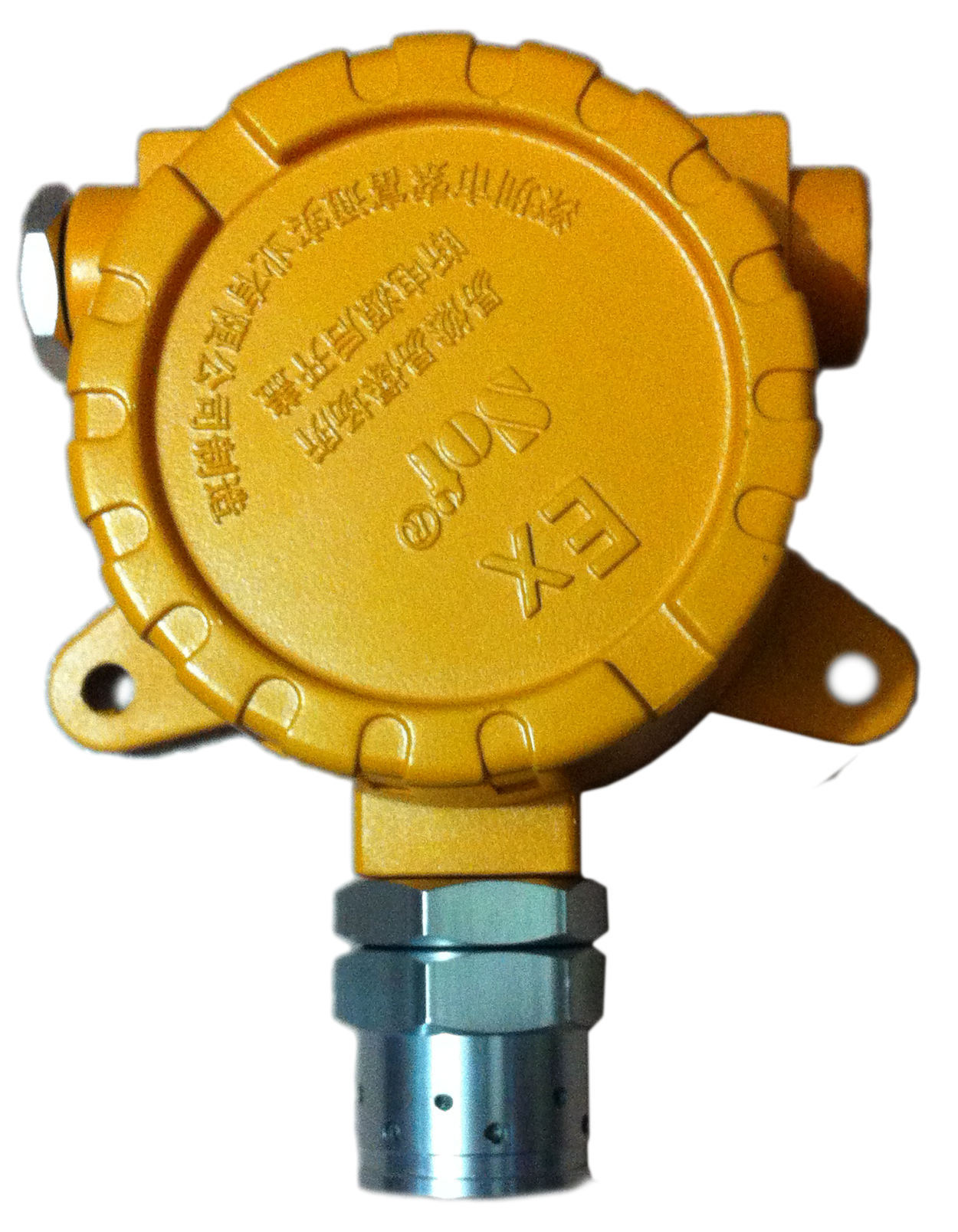

探測器型號：

SST-9801TB-可燃/有毒氣體探測器

詳細介紹

檢測氣體：空氣中的可燃?xì)怏w以及有毒氣體

檢測原理：催化或電化原理，二氧化碳可選紅外或熱導式

檢測方式：固定、在線檢測，擴散式測量、泵吸式、流通式可選

分辨率：0.001ppm 量程0ppm~10ppm

              0.01ppm 量程0ppm~100ppm
              0.1ppm 量程0ppm~1000ppm

精度：±3%FS

重復性：±1.0%

線性誤差：±1.0%

響應時間：T90≤30+秒

恢復時間：≤40秒

使用壽命：可燃6年以上，毒氣5或6年，氧氣4年或5年，二氧化碳5年以上

防護級別：IP65

防爆標志：Exd II CT6

防爆連接螺紋：3/4”NPT或客戶自定義

信號輸出：線性三線制4-20mA標準電流/開關量輸出

最大傳輸距離：1100米

工作溫度：-20%℃～+50℃，特殊情況可達70℃

相對溫度：10%～95%RH（非凝露）

電源24VDC±12VDC

最大功率：2.5W

重量：約1.0kg

產品特點

測量精度高：CPU采用高檔單片機，運行速度快、可靠性強。

操作方式：采用鍵盤操作，通過電位器標定。

接線方法：三線制。

多種信號輸出：二組繼電器輸出。（無源觸點4-20mA，RS-485）

安裝方便：采用模塊化結構設計，便于系統維護。

檢測氣體種類：可燃性氣體、毒性氣體。

總結構圖/面板顯示

操作面板：

（1）監控標志：用戶填寫監控區地址；

（2）濃度顯示刻度值；

（3）主電工作指示燈：綠色；

（4）備電工作指示燈：綠色；

（5）報警指示燈：紅色，當監控環境的可燃?xì)怏w濃度超過報警設定值時紅色報警指示燈閃亮并伴有聲音報警；

（6）故障總燈：黃色，當發生故障報警時黃色故障總燈點亮并伴有聲音報警；

（7）主電欠壓指示燈：黃色，主電出現欠壓情況時，該指示燈點亮并伴有聲音報警；

（8）備電欠壓指示燈：黃色，主電斷電，備用電源不能保證控制器正常工作時，該指示燈點亮并伴有聲音報警；

（9）探測器連線指示燈：黃色；探測器連線短路、斷路時，該指示燈亮并伴隨有聲音報警；

（10）備電連線指示燈：黃色；備電連線斷路時，該指示燈亮并伴隨有聲音報警；

（11）濃度模擬指示燈柱：零點為綠色燈，其余為紅色燈；
（12）數碼顯示窗：濃度顯示、系統時間顯示、報警時間顯示、密碼顯示；

（13）鍵：進入功能、功能操作確認、復位操作確認；

（14）鍵：在數字輸入時進行移位操作，在功能操作時選擇功能；

（15）鍵：數字輸入時增加其數值；

（16）報警時間 鍵：查詢報警時間；

（17）復位 鍵：報警復位；

（18）消音 鍵：消除報警聲音；

（19）面板鎖緊螺釘。

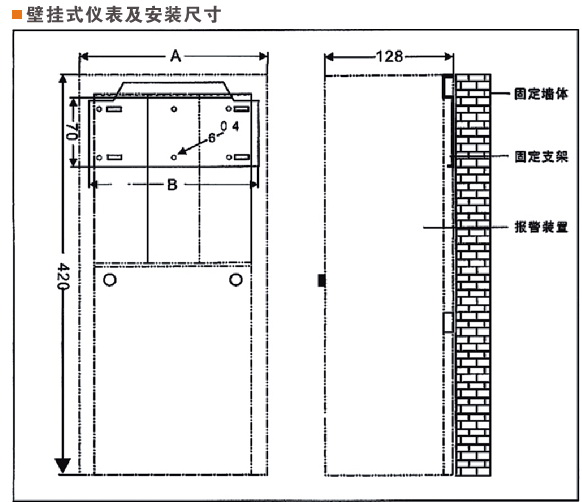

壁掛式機箱與固定尺寸：

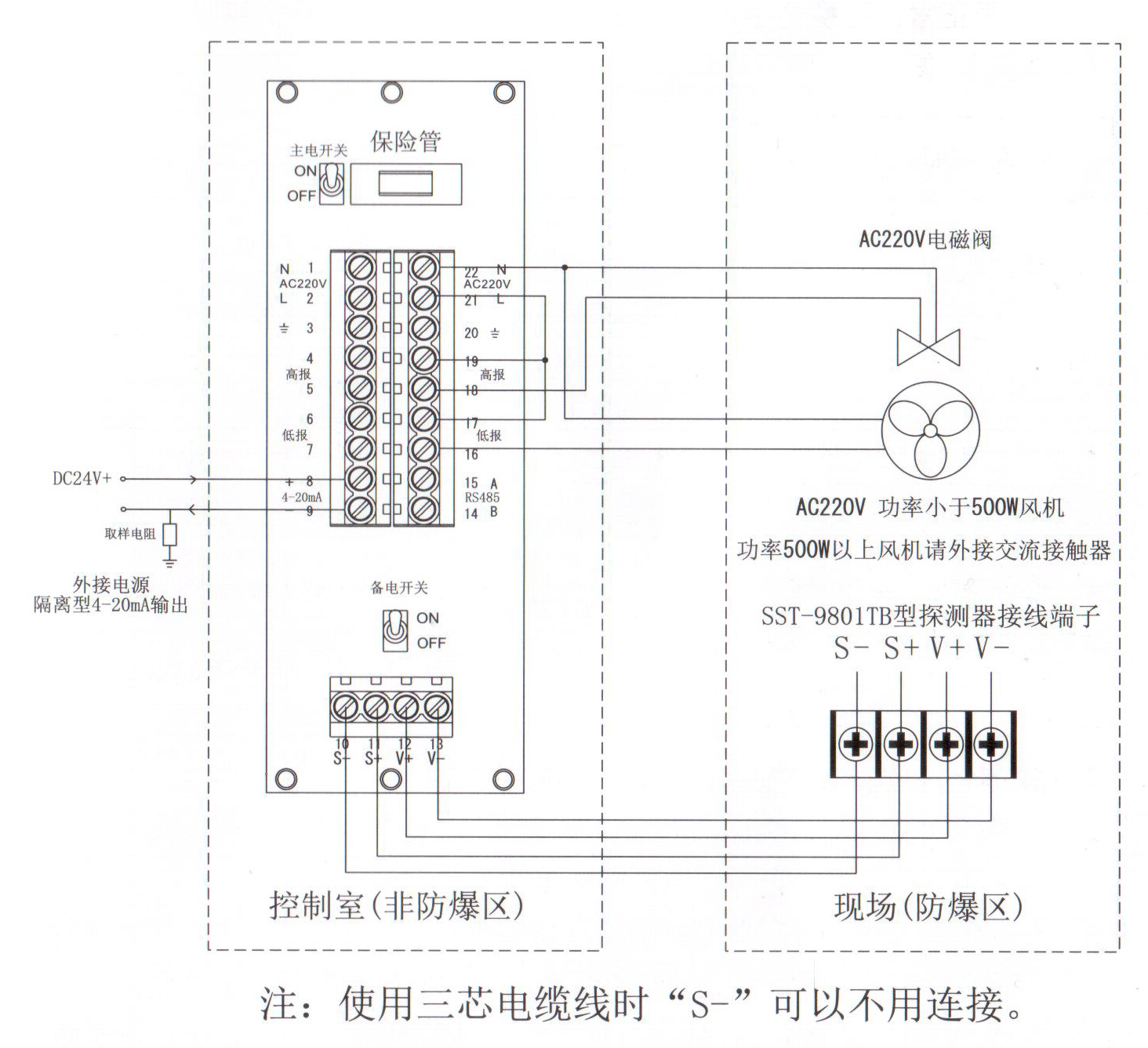

傳輸電纜最大傳輸距離（三芯電纜）
